Описание

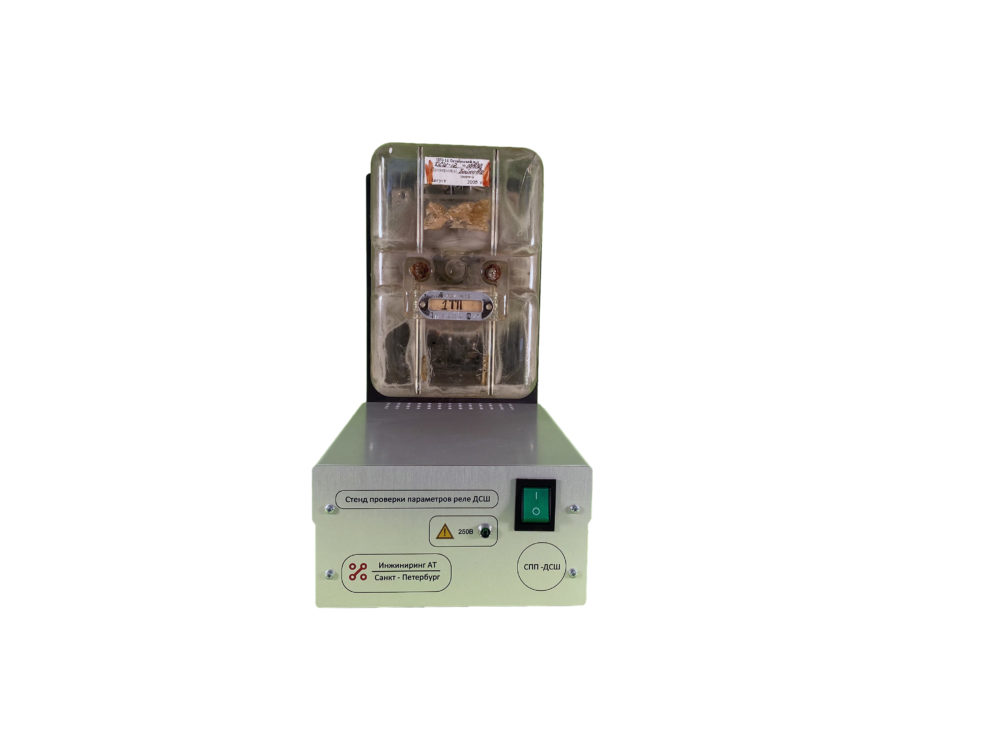

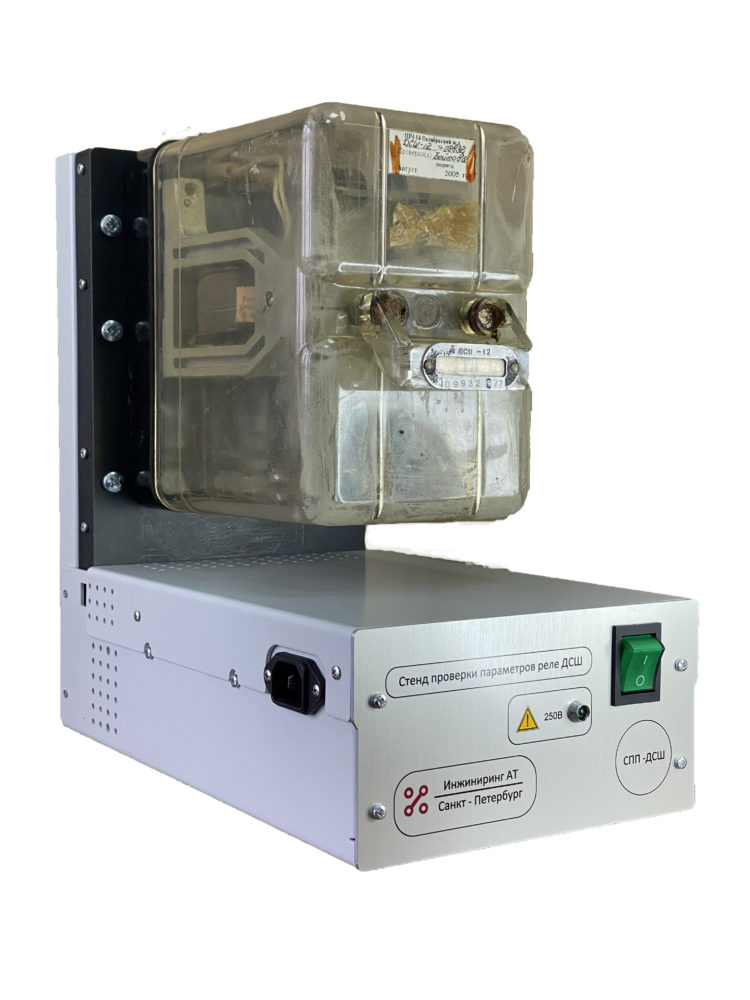

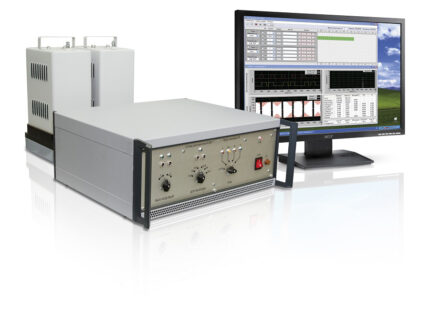

Стенды СПП ДСШ являются развитием стендов ИАПК РТУ ДСШ и отличаются от них высокой степенью интеграции, применением современных электронных комплектующих
Стенды СПП ДСШ внесены в реестр утвержденных типов средств измерений, №93279-24.
Межповерочный интервал 4 года.
Стенд производит измерение следующих электрических и временных параметров реле ДСШ:
- сопротивления цепи контактов;
- активного сопротивления обмоток;
- полного сопротивления ПЭ;
- напряжение переменного тока срабатывания / отпускания;
- силы переменного тока срабатывания / отпускания;
- времени срабатывания реле.
Основные свойства:
- В стендах предусмотрен автоматический и ручной режим проверок.
- Производится автоматическое измерение электрических и временных параметров реле.

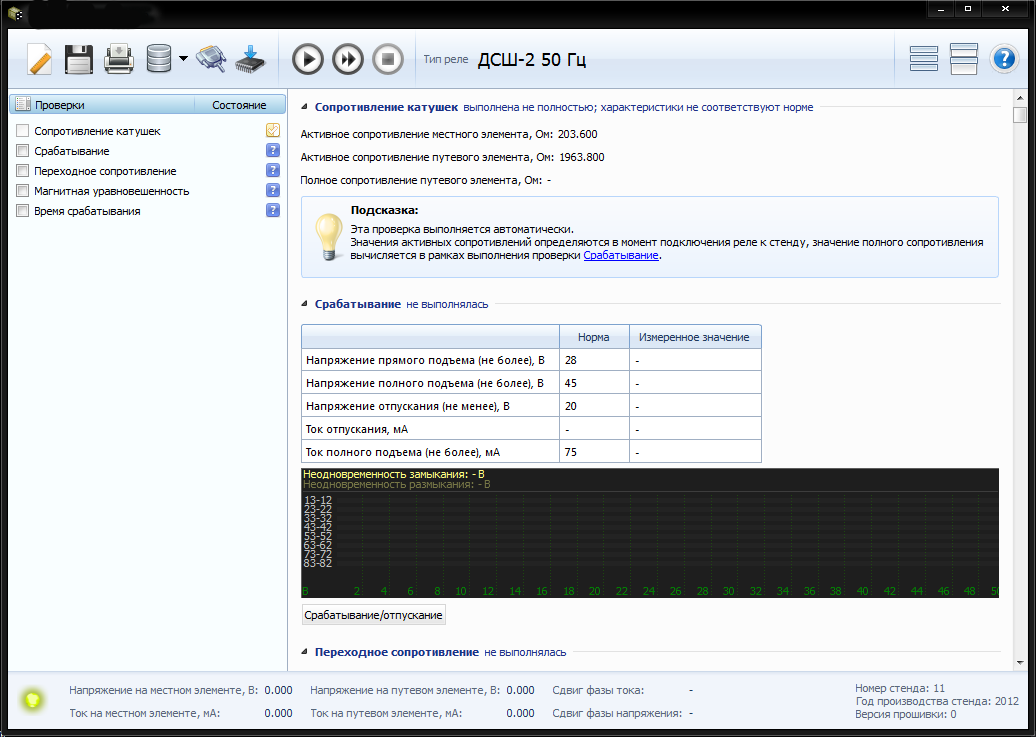

- Производится автоматическое определение соответствия измеренных параметров реле установленным нормам. Несоответствующие нормам параметры выделяются цветом.

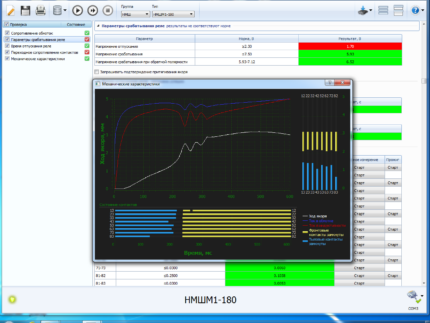

- Стенд обеспечивает сохранение результатов измерения на жестком диске ПК, а также сортировку, поиск и вывод протокола проверки на экран ПК и на печать.
Основные характеристики:
- СПП ДСШ позволяет проверять реле типа ДСШ без снятия кожуха;
- Время измерения параметров одного реле, не более 5 мин.;
- Потребляемая мощность, не более 60 ВА;
- Полный средний срок службы, не менее 10 лет;
- Измеряемые механические параметры реле:
- скольжение (совместный ход) контактов,
- максимальная неодновременность размыкания/замыкания,
- расстояние от тыловых или фронтовых контактов до подвижных (общих).
СПП ДСШ обеспечивает питание местного элемента и путевого элемента реле ДСШ во время проверки переменным током частотой 25, 50 и 75 Гц в диапазонах измерения напряжения и силы тока, приведенных в таблице 1.
Погрешность установки частоты напряжения питания реле ДСШ не более ± 0,01 Гц.
Управление комплексом осуществляется с клавиатуры ПЭВМ или помощью манипулятора “мышь”.
Метрологические характеристики:
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений переменного электрического напряжения частотой 25, 50, 75 Гц:
— на путевом элементе (ПЭ), В — на местном элементе (МЭ), В |
от 3 до 65 от 50 до 230 |
| Пределы допускаемой относительной погрешности измерений переменного электрического напряжения частотой 25, 50. 75 Гц, % |
± (1,0 + 0,1 (|Uк/Ux| — 1)) |
| Диапазон измерений переменного электрического тока частотой 25, 50, 75 Гц:
— на путевом элементе (ПЭ), мА — на местном элементе (МЭ), мА |
от 5 до 100 от 30 до 175 |
| Пределы допускаемой относительной погрешности измерений силы переменного электрического тока, % |
± (1,0 + 0,1 (|Iк/Ix| — 1)) |
| Диапазоны измерений электрического сопротивления постоянному току цепи контактов реле, Ом | от 0,02 до 0,20
от 0,20 до 2,00 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току цепи контактов реле, % |
± (2,5 + 0,25 (Rк/Rx — 1))
|
| Диапазоны измерений электрического сопротивления постоянному току обмоток реле, Ом | от 40 до 85
от 100 до 600 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току обмоток реле, % |
± 1 |
| Диапазон измерений времени срабатывания реле, мс | от 100 до 500 |
| Пределы допускаемой абсолютной погрешности измерений времени срабатывания реле, мс | ± 1 |
| Значения установки угла фазового сдвига, º | 273 (-87)
198 (-162) 20 |
| Пределы допускаемой абсолютной погрешности установки угла фазового сдвига напряжения(тока) цепи ПЭ относительно напряжения цепи МЭ, º |
± 1 |
| Опорная частота, Гц | 1161,29 |
| Пределы допускаемой абсолютной погрешности установки опорной частоты, Гц |
± 1 |
| Примечания
1 Uк, Iк , Rк -верхние значения диапазонов измерений. 2 Ux, Ix , Rx -измеряемые значения величин. |
|
Технические характеристики
Таблица 2
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В | от 207 до 253 |
| Частота питающей сети, Гц | от 49 до 51 |
| Потребляемая мощность, Вт, не более | 60 |
| Продолжительность непрерывной работы, ч, не более | 8 |
| Рабочие условия эксплуатации:
— температура окружающей среды, º С — относительная влажность воздуха при +25 º С, % — атмосферное давление, кПа |
от 10 до 35 от +30 до +80 от 84,0 до 106,7 |
| Габаритные размеры измерительного модуля стенда, мм, не более
— высота — ширина — длина |
360 190 350 |
| Масса измерительного модуля стенда, кг, не более | 6,5 |
| Масса измерительного модуля стенда с комплектными соединителями и подключающим устройством, кг, не более |
8,0 |

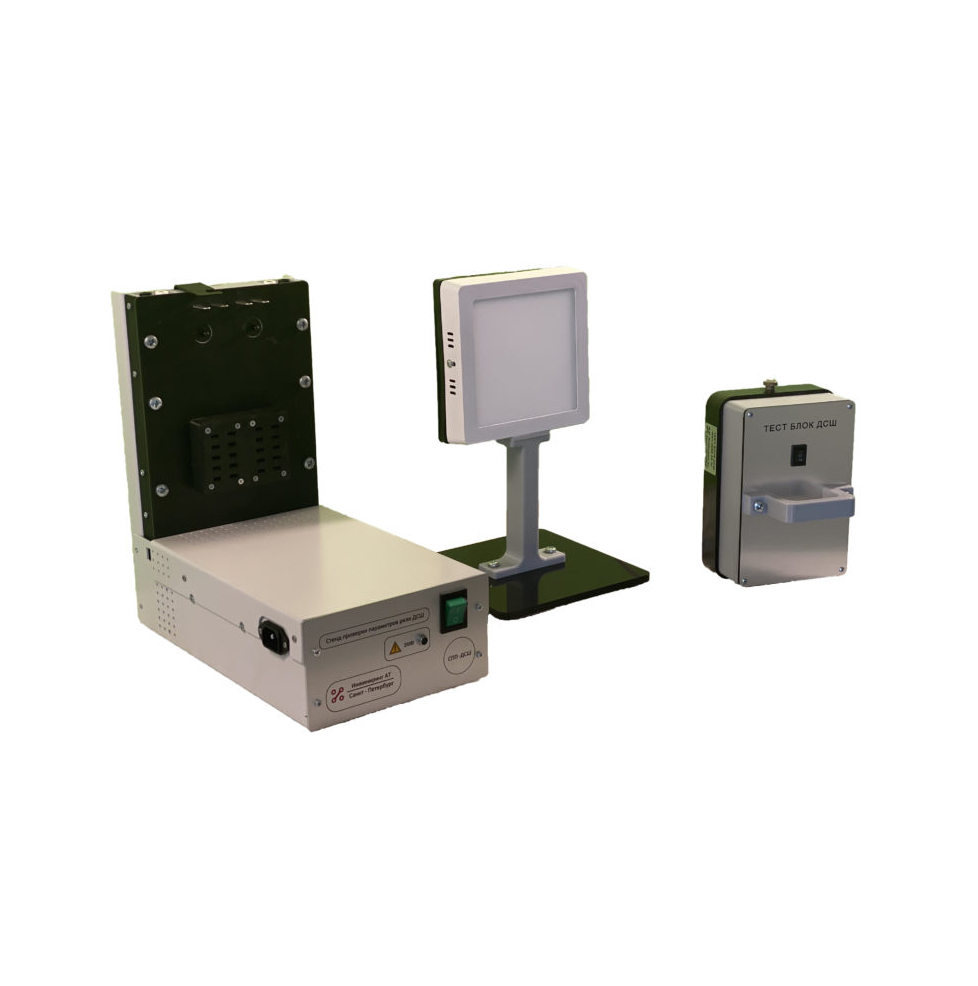

Комплект поставки СПП ДСШ:
| Наименование | Обозначение | Количество, шт. |
| Стенд автоматизированный проверки параметров реле, в составе: | СПП ДСШ | 1 |
| Модуль измерения | ИАТ.3505.02.00 | 1 |
| Тест блок | ИАТ.3505.03.00 | 1 |
| Светильник | ИАТ.3505.04.00 | 1 |
| Кабель питания | — | 1 |
| Кабель USB | — | 1 |
| Технологические ножевые контакты | ИАТ.3505.05.00 | 1 |
| Персональный компьютер в составе:
— системный блок — монитор — клавиатура — мышь(USB) — принтер — сетевой фильтр |
— — — — — — |
1 1 1 1 1 1 |
| Вставка плавкая ВПБ 6-13 5 А/250В | 0ЮО 481.012.ТУ | 2 |
| Паспорт | ИАТ.3505.00.01 ПС | 1 |
| Руководство по эксплуатации | ИАТ.3505.00.01 РЭ | 1 |
| Флеш-накопитель с ПО | — | 1 |
