Описание
Устройство проверки и регулировки реле УПР-1М предназначено для эксплуатации на ремонтно-технологических участках дистанций сигнализации, централизации и блокировки с целью проверки, регулировки и ремонта штепсельных реле постоянного тока следующих типов: НШ, НМШ, НМПШ, НМПШ2, РЭЛ, 1Н, 2Н, С2, 2С, О2, 2О, НМШМ, АШ2, АНШ, АНШМ, НМШТ, АНШМТ, КМШ, КШ, ПМПУШ, ТШ-65, НМ, 1К, 2К, Д3, ДК.
Устройства УПР-1М могут применяться в учебных заведениях (по специальности «Автоматика и телемеханика на транспорте») как лабораторный стенд для проверки параметров реле СЦБ, для освоения навыков по дисциплине «Организация и проведение ремонта и регулировки устройств и приборов систем сигнализации, централизации и блокировки и железнодорожной автоматики и телемеханики» в части выполнения лабораторных и практических работ, а также для проведения демонстрационного и квалификационного экзамена.
УПР-1М позволяет выполнять проверки реле постоянного тока в соответствии с картами технологического процесса (КТП-ЦШ) выполняя:
- ремонт и регулировку контактной системы;
- ремонт и регулировку магнитной системы;
- измерение электрических параметров – напряжения срабатывания/отпускания, ток срабатывания/отпускания;
- измерение сопротивление обмоток реле;
- измерение временных параметров реле;
- контроль и измерение переходного сопротивления контактов.
Основные свойства:
- выдача на обмотки проверяемых реле напряжения постоянного тока от 0 до 50 В;
- выдача на обмотки проверяемых реле силы постоянного тока от 0 до 2,0 А;
- в УПР-1М применяется ручной (как основной) и автоматический режимы проверок;
- в автоматическом режиме производится измерение электрических и временных параметров реле НМШ и КМШ;
- для оперативного контроля состояния контактов предназначены светодиодные индикаторы, отдельно для каждого контакта реле;
- переходное сопротивление контактов реле проверяется каждый раз при включении или выключении реле.
- УПР-1М обеспечивает индикацию состояния контактов реле:
— разомкнут или отсутствует;
— замкнут и не в норме;
— замкнут и в норме.
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Метрологические характеристики:
Таблица 1
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, В | от 0,2 до 50 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % |
± (1,0 + 0,01 (|Uп/Ux| — 1)) |
| Диапазон измерений силы постоянного тока, А | от 0,003 до 2,0 |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока, % | ± (1,0 + 0,005 (|Iп/Ix| — 1)) |
| Диапазоны измерений напряжения переменного тока частотой 50±1 Гц, В | от 0,02 до 35 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного, % | ± (1,5 + 0,02 (Uп/Ux — 1))
|
| Диапазон измерений силы переменного тока частотой 50±1 Гц, А | от 0,003 до 1,0 |
| Пределы допускаемой относительной погрешности измерений силы переменного тока, % | ± (1,5 + 0,01 (|Iп/Ix| — 1)) |
| Диапазоны измерений электрического сопротивления постоянному току обмоток реле и сопротивления термоэлемента, Ом | от 0,02 до 9999
|
| Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току обмоток реле, % |
± 1,5 |
| Диапазоны измерений электрического сопротивления постоянному току контактов реле, мОм | от 10 до 2000 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току контактов реле, % |
± 4 |
| Диапазоны измерений времени срабатывания/отпускания реле, с | от 0,005 до 9,999
от 10,0 до 99,9 |
| Пределы допускаемой абсолютной погрешности измерений времени срабатывания/отпускания реле, мс | ± 1
± 100 |
| Примечания
1 Uп, Iп , Rп -верхние значения диапазонов измерений. 2 Ux, Ix , Rx -измеряемые значения величин. |
|
Технические характеристики
Таблица 2
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В | от 207 до 253 |
| Частота питающей сети, Гц | от 49 до 51 |
| Потребляемая мощность, Вт, не более | 50 |
| Продолжительность непрерывной работы, ч, не более | 8 |
| Рабочие условия эксплуатации:
— температура окружающей среды, º С — относительная влажность воздуха при +25 º С, % — атмосферное давление, кПа |
от 10 до 35 от +30 до +80 от 84,0 до 106,7 |
| Габаритные размеры модуля контроля и управления(МКУ) стенда, мм, не более
— высота — ширина — длина |
150 330 330 |
| Масса модуля МКУ, кг, не более | 5 |
| Масса УПР-1М с комплектными принадлежностями, кг, не более | 15 |

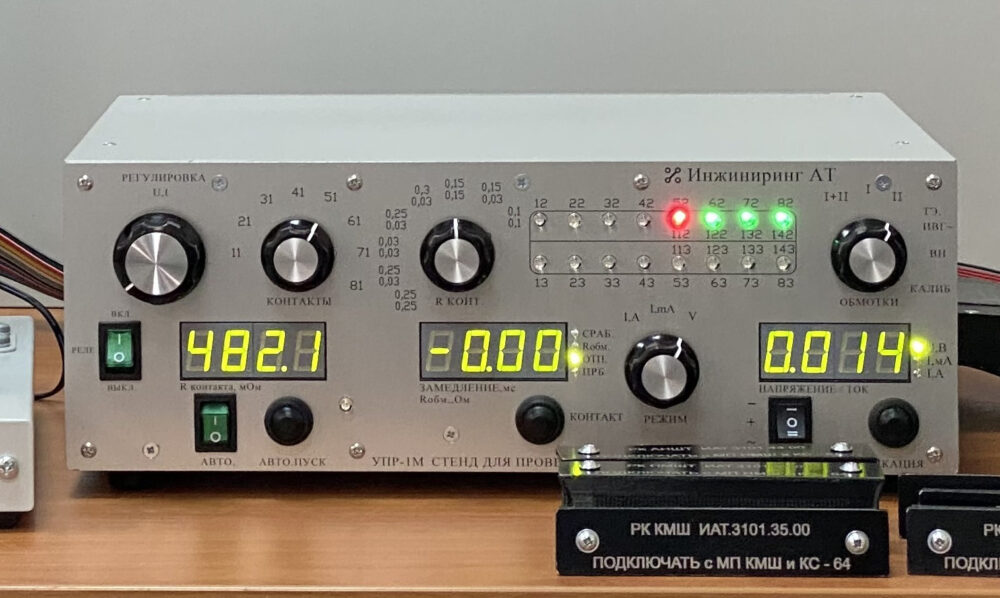

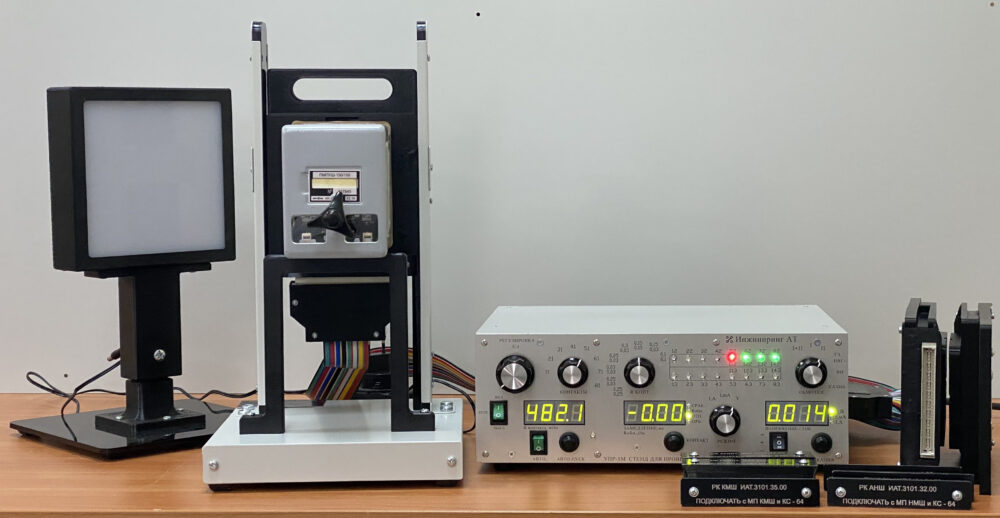

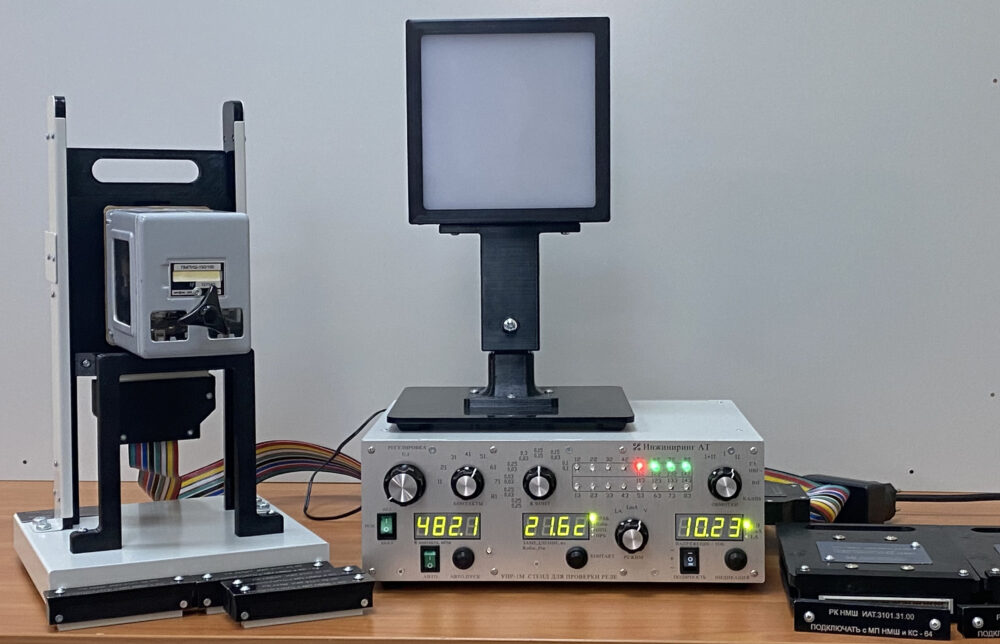

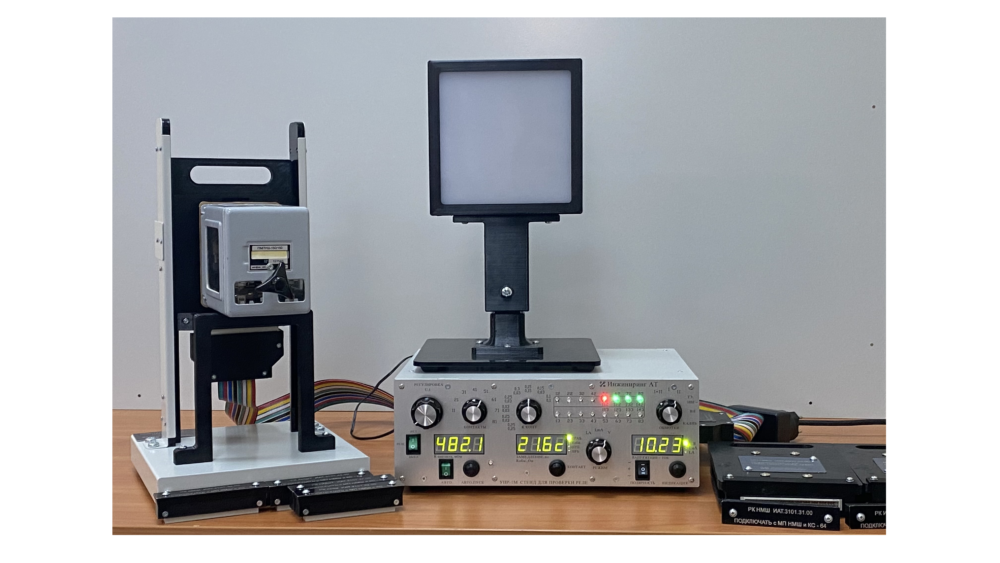

Комплект поставки УПР-1М:
| Наименование | Обозначение | Количество |
| Модуль контроля и управления МКУ | ИАТ.3101.20.00 | 1 |
| Кабель соединения КС-64 | ИАТ.3502.20.00 | 1 |
| Модуль подключения МП НМШ | ИАТ.3502.22.00 | 1 |
| Модуль подключения МП НШ | ИАТ.3502.23.00 | 1 |
| Модуль подключения МП РЭЛ | ИАТ.3502.21.00 | 1 |
| Модуль подключения МП КМШ | ИАТ.3502.24.00 | 1 |
| Разъем коммутационный РК НМШ | ИАТ.3101.31.00 | 1 |
| Разъем коммутационный РК АНШ | ИАТ.3101.32.00 | 1 |
| Разъем коммутационный РК ТШ | ИАТ.3101.34.00 | 1 |
| Разъем коммутационный РК КМШ | ИАТ.3101.35.00 | 1 |
| Разъем коммутационный РК ПМПШ | ИАТ.3101.36.00 | 1 |
| Разъем коммутационный РК НМШТ | ИАТ.3101.37.00 | 1 |
| Разъем коммутационный РК АНШМТ | ИАТ.3101.38.00 | 1 |
| Разъем коммутационный РК НМПШ‑900 | ИАТ.3101.39.00 | 1 |
| Подставка под модуль подключения | ИАТ.3505.28.00 | 1 |
| Светильник | ИАТ.3505.04.00 | 1 |
| Блок питания 12В (для светильника) | — | 1 |
| Сетевой кабель | — | 1 |
| Руководство по эксплуатации | ИАТ.3101.00.01 РЭ | 1 |
| Паспорт | ИАТ.3101.00.01 ПС | 1 |
| Методика калибровки | ИАТ.3101.00.01 МК | 1 |
| Сертификат первичной калибровки | — | 1 |
| Протокол первичной калибровки | — | 1 |
