Описание

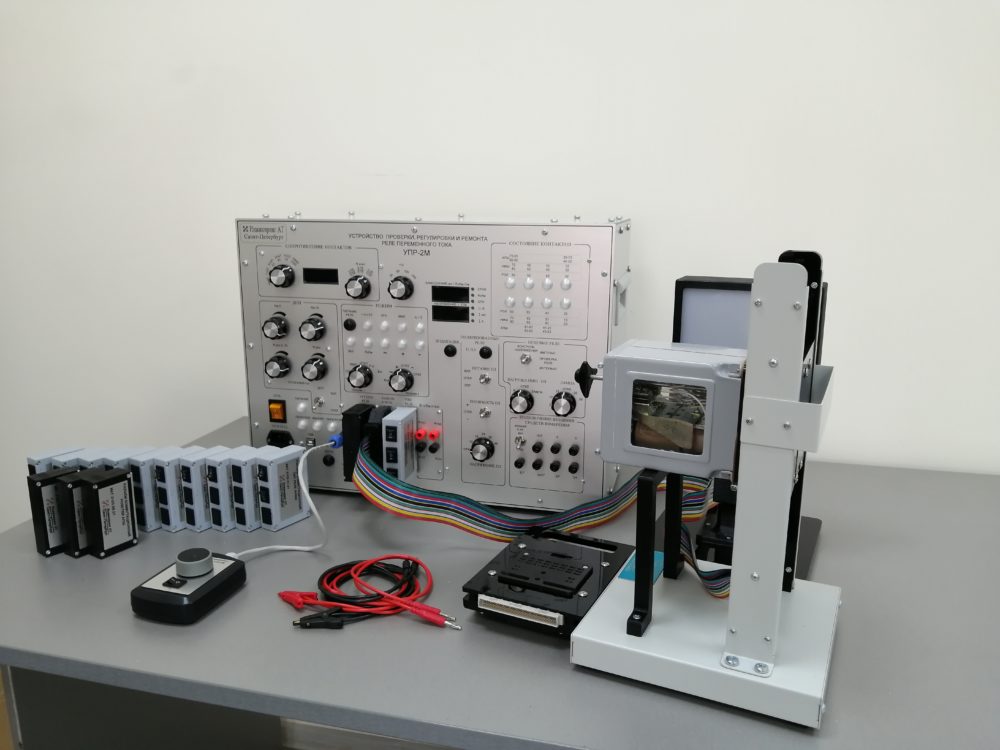

Устройство проверки и регулировки реле УПР-2М предназначено для эксплуатации на ремонтно-технологических участках дистанций сигнализации, централизации и блокировки с целью проверки, регулировки и ремонта штепсельных реле железнодорожной автоматики следующих типов:
— аварийных малогабаритных и аварийных электромагнитных реле;
— огневых малогабаритных и огневых электромагнитных реле;
— нейтральных малогабаритных реле с выпрямителями;
— электромагнитных реле ПЛ3, ПЛ3У, ПЛ3М, ПЛ3МУ.
Устройства УПР-2М могут применяться в учебных заведениях (по специальности «Автоматика и телемеханика на транспорте») как лабораторный стенд для проверки параметров реле СЦБ, для освоения навыков по дисциплине «Организация и проведение ремонта и регулировки устройств и приборов систем сигнализации, централизации и блокировки и железнодорожной автоматики и телемеханики» в части выполнения лабораторных и практических работ, а также для проведения демонстрационного и квалификационного экзамена.
УПР-2М позволяет выполнять проверки реле в соответствии с картами технологического процесса (КТП-ЦШ) выполняя:
- ремонт и регулировку контактной системы;
- ремонт и регулировку магнитной системы;
- измерение электрических параметров – напряжения срабатывания/отпускания, ток срабатывания/отпускания;
- измерение сопротивление обмоток реле;
- измерение временных параметров реле;
- контроль и измерение переходного сопротивления контактов.
Основные свойства:
- формирование сигналов для измерения параметров проверяемых реле в соответствии с технико-нормировочными картами;
- измерение величины напряжения и силы постоянного/переменного тока питания обмотки проверяемого реле;
- измерение величины сопротивления обмоток проверяемого реле;
- измерение величины переходного сопротивления контактов проверяемого реле, (измерения проводятся в соответствии с технико-нормировочными картами по четырёхпроводной схеме подключения к контактам проверяемого реле);
- измерение величины временных параметров проверяемого реле;
- УПР-2М обеспечивает индикацию состояния контактов реле:
— разомкнут или отсутствует;
— замкнут и не в норме;
— замкнут и в норме.
Метрологические и технические характеристики приведены в таблицах 1, 2, 3.
Метрологические характеристики:
Таблица 1 Напряжения и токи, выдаваемые на обмотки проверяемых реле
| Наименование характеристики | Значение |
| Напряжение постоянного тока обмотки реле (кроме поляризующей обмотки реле типа ПЛ), В | от 0 до 50 |
| Напряжение постоянного тока поляризующей обмотки реле типа ПЛ, В | 0, 12, 18, 24, 36, 48 |
| Сила постоянного тока обмотки реле (кроме токовых обмоток огневых реле), мА |
от 0 до 100 |
| Сила постоянного тока токовой обмотки огневого реле, А | от 0 до 2,2 |
| Напряжение переменного тока частотой 50± 0,2 Гц , В | от 0 до 250 |
| Сила переменного тока токовой обмотки огневого реле, включённой с сигнальными трансформаторами, мА |
от 0 до 300 |
| Сила переменного тока токовой обмотки огневого реле, непосредственного включения, А | от 0 до 3 |
Таблица 2 Метрологические характеристики
| Наименование характеристики | Диапазон | Погрешность |
| Диапазон измерений напряжения постоянного тока, В | от 1,0 до 50,0 | ± 1,0% |
| Диапазоны измерений силы постоянного тока, А | от 0,003 до 0,01
от 0,011 до 2,2 |
± 2,5 %
± 1,0% |
| Диапазоны измерений напряжения переменного тока частотой 50±1 Гц, В | от 2,0 до 250 | ± 1,5% |
| Диапазоны измерений силы переменного тока частотой 50±1 Гц, А | от 0,005 до 0,02
от 0,021 до 3,00 от 3,00 до 4,50 |
± 2,5 %
± 1,5% ± 2,5% |
| Диапазоны измерений электрического сопротивления постоянному току обмоток реле, Ом | от 0,02 до 0,08
от 0,08 до 5500 от 3,00 до 13600 |
10%
± 1,0% ± 2,0% |
| Диапазоны измерений электрического сопротивления постоянному току контактов реле, мОм | от 10 до 20
от 20 до 490 |
15%
± 1,0% |
| Диапазоны измерений времени срабатывания или отпускания реле, мс | от 2 до 9999
от 1000 до 64000 |
± 1 мс
± 100 мс |
Технические характеристики
Таблица 3
| Наименование характеристики | Значение |
| Напряжение питания переменного тока, В | от 207 до 253 |
| Частота питающей сети, Гц | от 49 до 51 |
| Потребляемая мощность, Вт, не более | 200 |
| Продолжительность непрерывной работы, ч, не более | 8 |
| Рабочие условия эксплуатации:
— температура окружающей среды, º С — относительная влажность воздуха при +25 º С, % — атмосферное давление, кПа |
от 10 до 35 от +30 до +80 от 84,0 до 106,7 |

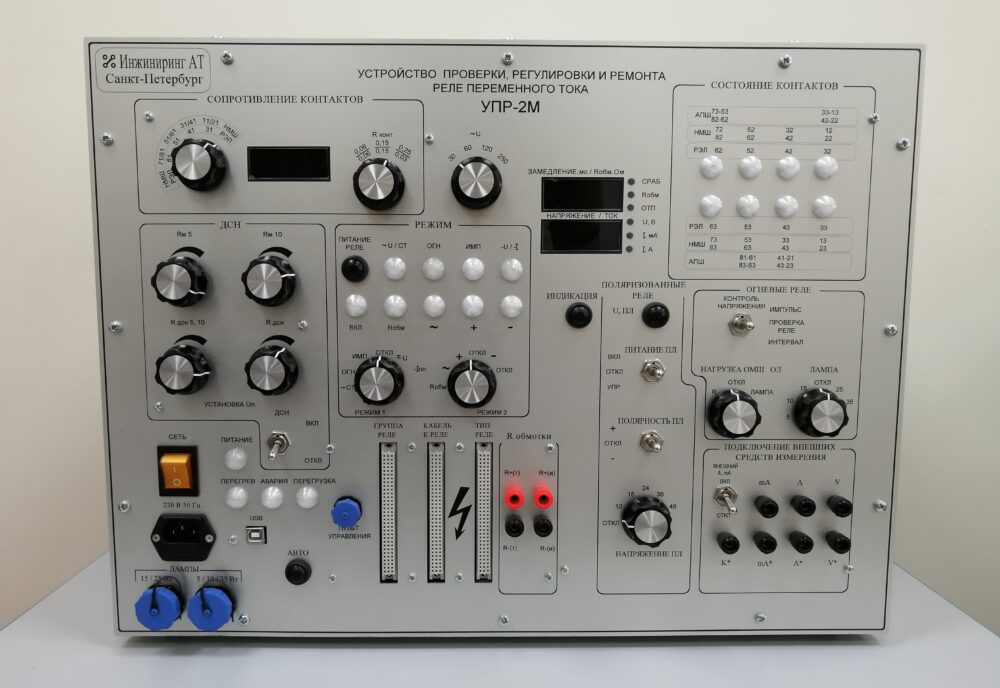

| Габаритные размеры модуля контроля и управления(МКУ-2М) стенда, мм, не более
— высота — ширина — длина |
420 545 270 |
| Масса УПР-2М с комплектными принадлежностями, кг, не более | 32 |
Комплект поставки УПР-2М:
Таблица 4
| Наименование | Обозначение | Количество |
| Модуль контроля и управления МКУ-2М | ИАТ.3101.20.00 | 1 |
| Кабель соединения КС-64 | ИАТ.3502.20.00 | 1 |
| Модуль подключения МП НМШ | ИАТ.3502.22.00 | 1 |
| Модуль подключения МП НШ | ИАТ.3502.23.00 | 1 |
| Модуль подключения МП РЭЛ | ИАТ.3502.21.00 | 1 |
| Модуль подключения МП КМШ | ИАТ.3502.24.00 | 1 |
| Разъем коммутационный РК НМШ | ИАТ.3101.31.00 | 1 |
| Разъем коммутационный РК АНШ | ИАТ.3101.32.00 | 1 |
| Разъем коммутационный РК ТШ | ИАТ.3101.34.00 | 1 |
| Разъем коммутационный РК КМШ | ИАТ.3101.35.00 | 1 |
| Разъем коммутационный РК ПМПШ | ИАТ.3101.36.00 | 1 |
| Разъем коммутационный РК НМШТ | ИАТ.3101.37.00 | 1 |
| Разъем коммутационный РК АНШМТ | ИАТ.3101.38.00 | 1 |
| Разъем коммутационный РК НМПШ‑900 | ИАТ.3101.39.00 | 1 |
| Подставка под модуль подключения | ИАТ.3505.28.00 | 1 |
| Светильник | ИАТ.3505.04.00 | 1 |
| Блок питания 12В (для светильника) | — | 1 |
| Сетевой кабель | — | 1 |
| Руководство по эксплуатации | ИАТ.3101.00.01 РЭ | 1 |
| Паспорт | ИАТ.3101.00.01 ПС | 1 |
| Методика калибровки | ИАТ.3101.00.01 МК | 1 |
| Сертификат первичной калибровки | — | 1 |
| Протокол первичной калибровки | — | 1 |
